FTU设备
产品概述
本装置是以微处理器为基础，适用于各种中、小型数据采集及监控应用的终端装置。除具有传统RTU的三遥功能外，还具有故障电流捕捉能力，配合配电子站、配电主站，可实现配电线路的故障自动隔离和非故障区段恢复供电。
装置采用无硬盘无风扇、模块化分体设计，采用Linux操作系统，防磁、防震、防潮、防雷，最大限度的提高产品的可靠性和稳定性。SEDA-FTU系统结合一次开关(断路器、负荷开关、箱式变压器、环网开关柜)，并与配电子站(或配电主站)组网配合，以通信的方式，可以完成10kV P型配电站的故障诊断、故障区段隔离和非故障区段的正常供电。
产品特点
1.采用无硬盘无风扇、模块化分体设计
2.采用Linux操作系统，防磁、防震、防潮、防雷，最大限度的提高产品的可靠性和稳定性
3.遥控功能：4路(每路含分、合两种状态)
4.遥信功能：24路遥信
5.遥测功能：4路三相电流、1路三相电压(含零序电压)，测量精度0.2%
6.故障诊断、故障区段隔离和非故障区段的正常供电
性能参数
性
|
硬件 |
CPU：采用MPC8309，主频400MHz |
|
DDR2内存：256MB |
||
|
FLASH内存：256MB |
||
|
硬件：Watchdog（看门狗） |
||
|
交流电压输入： |
||
|
量程：69.3V、120V或220V |
||
|
精度：±0.2%满量程（25℃） |
||
|
负载：小于0.1VA |
||
|
过电压：250%标称值，连续 |
||
|
交流模拟量输入 |
交流电流输入：4路三相 |
|
|
标称值：1A或5Arms |
||
|
量程：2%到1600%标称值 |
||
|
过电流：4倍标称值，连续； |
||
|
负载：0.01obm |
||
|
精度：±0.2%满量程（5倍标称值以下） |
||
|
工作电源 |
电源：DC 24V（80%-115%），直流电源波纹系数≤5%时， |
|
|
额定功耗：20W |

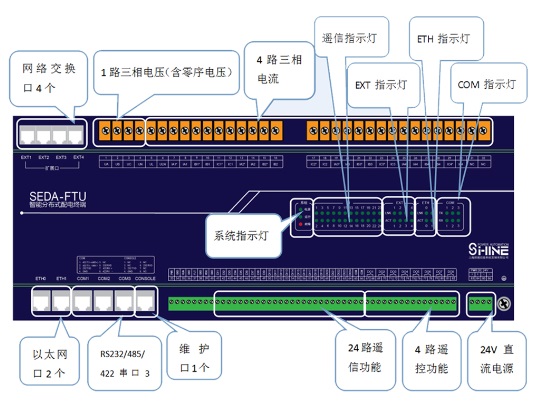

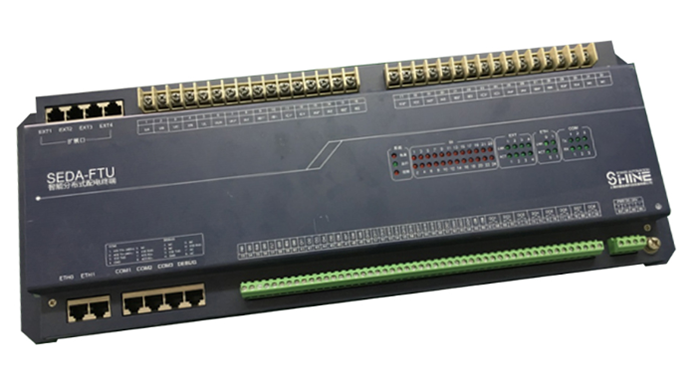

产品外观
