MU主控单元
产品概述
智能主控单元采用较先进的技术，集成并同时具备RTU(Remote Terminal Unit,远程终端单元)的直接三遥(遥信、遥测、遥控)测控能力和强大的与配电站智能电气设备(IED)进行前置通信及信息综合处理能力，即集RTU和通讯管理机的功能于一体。能够在高温、强电磁干扰等恶劣环境下稳定可靠运行。
作为10kV配电站自动化监控系统的主控单元，具备与保护等智能设备通信及处理、公共测控、通过通信接口设备(如载波、专线Modem)与上级站进行远程通信等能力，实现10kV配电站的测控信息采集并传输至控制中心，及在控制中心进行遥控操作，实现10kV配电站自动化监控系统。
产品特点
1.设备采用无风扇 、无硬盘、无扩展插槽设计
2.先进的PowerPC+嵌入式Linux技术平台
3.通用RS232通信接口
4.硬件电路通过高导热柔性散热贴自然散热，有效防尘
性能参数
性
能
参
数 |
硬件 |
CPU：采用低功耗的AT91RM9200 |
|
主频：200MHz |
||
|
内存：64M SDRAM |
||
|
存储器：DOC2000 32M |
||
|
RTC：精度小于3S/年 |
||
|
Watchdog（看门狗）：提供硬件Watchdog（看门狗） |
||
|
通信接口 |
1路全功能串口，支持MODEM |
|
|
1路九线制RS232 10路RS232/RS422/RS485 |
||
|
最高115200 bps的通信速率 |
||
|
RS485/RS422输入为1/8单元负载，总线可挂多达256个485设备 |
||
|
全光电隔离 |
||
|
15kV的静电防护，2500Vrms的浪涌保护 |
||
|
标准的DB9接口 |
||
|
RS232/RS422/RS485功能由程序控制，无须跳线 |
||
|
电磁兼容性能 |
高频干扰影响满足GB/T 15153 .1-1998标准3～4级 |
|
|
工频磁场干扰影响满足GB/T 15153 .1-1998标准4～5级 |
||
|
软件 |
操作系统采用嵌入式实时Linux操作系统 |
|
|
应用软件使用C语言开发，提供PC的交叉编译和调试环境 |

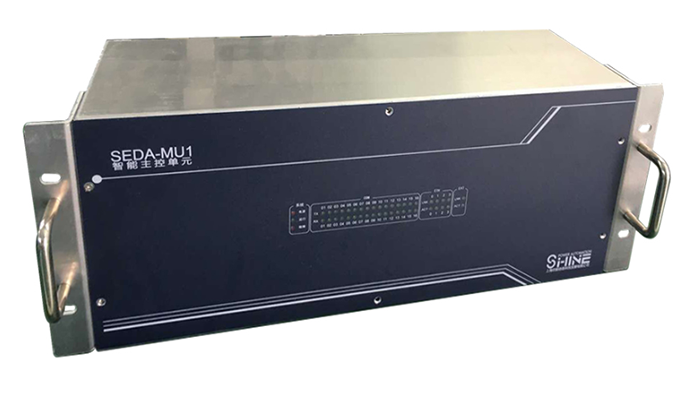

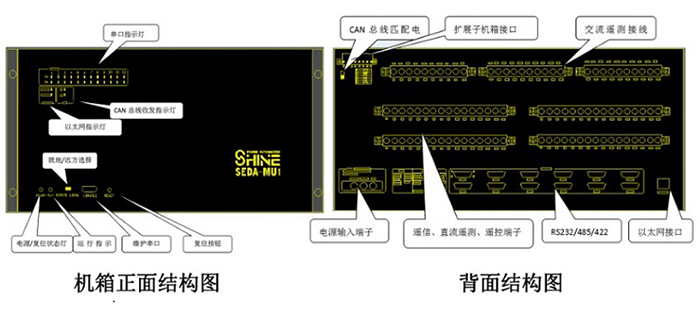

产品外观
