ATE电源测试设备

ATE电源测试设备是适合各种数字电源的自动测试设备,提供不同配置的硬件选择,如程控电源、电子负载、数字万用表、示波器等仪器。测试软件采用开放式的软件界面,提供用户弹性的测试开发,功能强大。
产品描述
产品特点
性能参数

产品概述



ATE电源测试设备是适合各种数字电源的自动测试设备,提供不同配置的硬件选择,如程控电源、电子负载、数字万用表、示波器等仪器。测试软件采用开放式的软件界面,提供用户弹性的测试开发,功能强大。

此自动测试软件使用优化测试命令技术来防止软件将重复控制命令下到系统硬件。控制命令执行时有业务逻辑层和硬件驱动层,用于分发执行控制命令,明显改善测试速度。

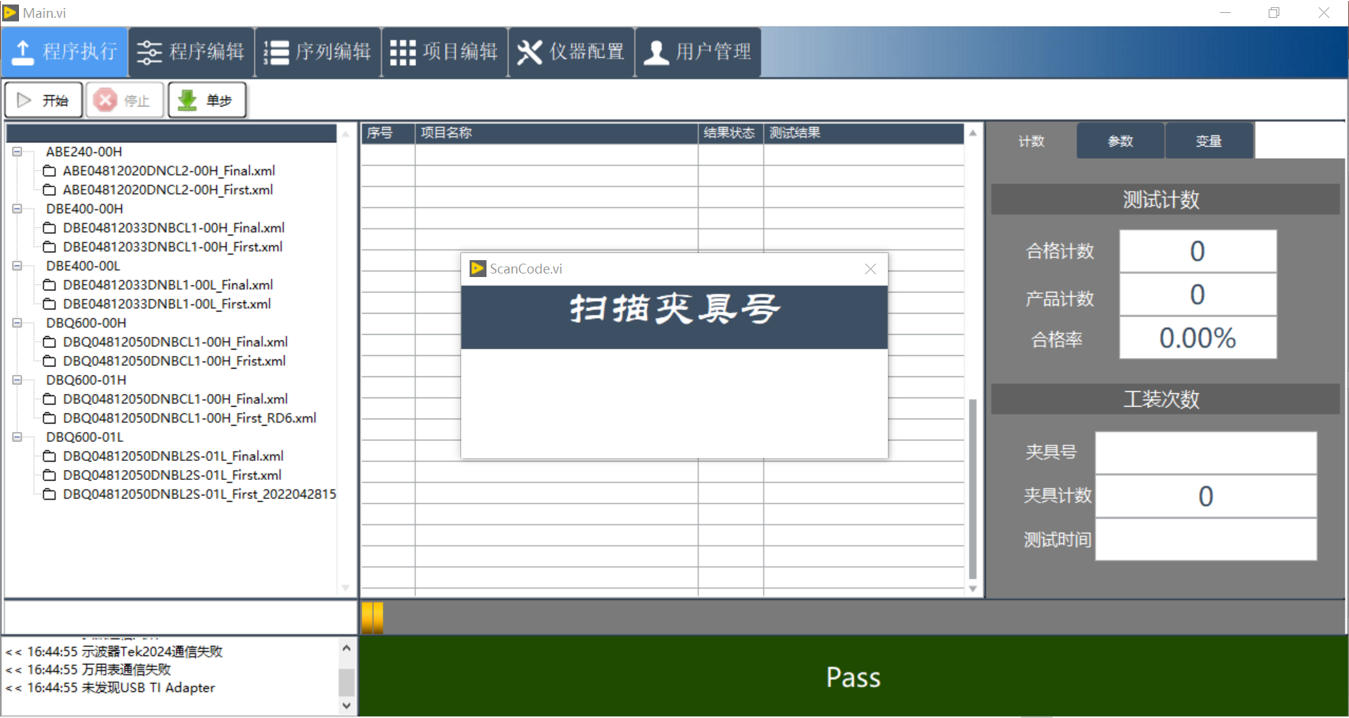

软件程序执行界面

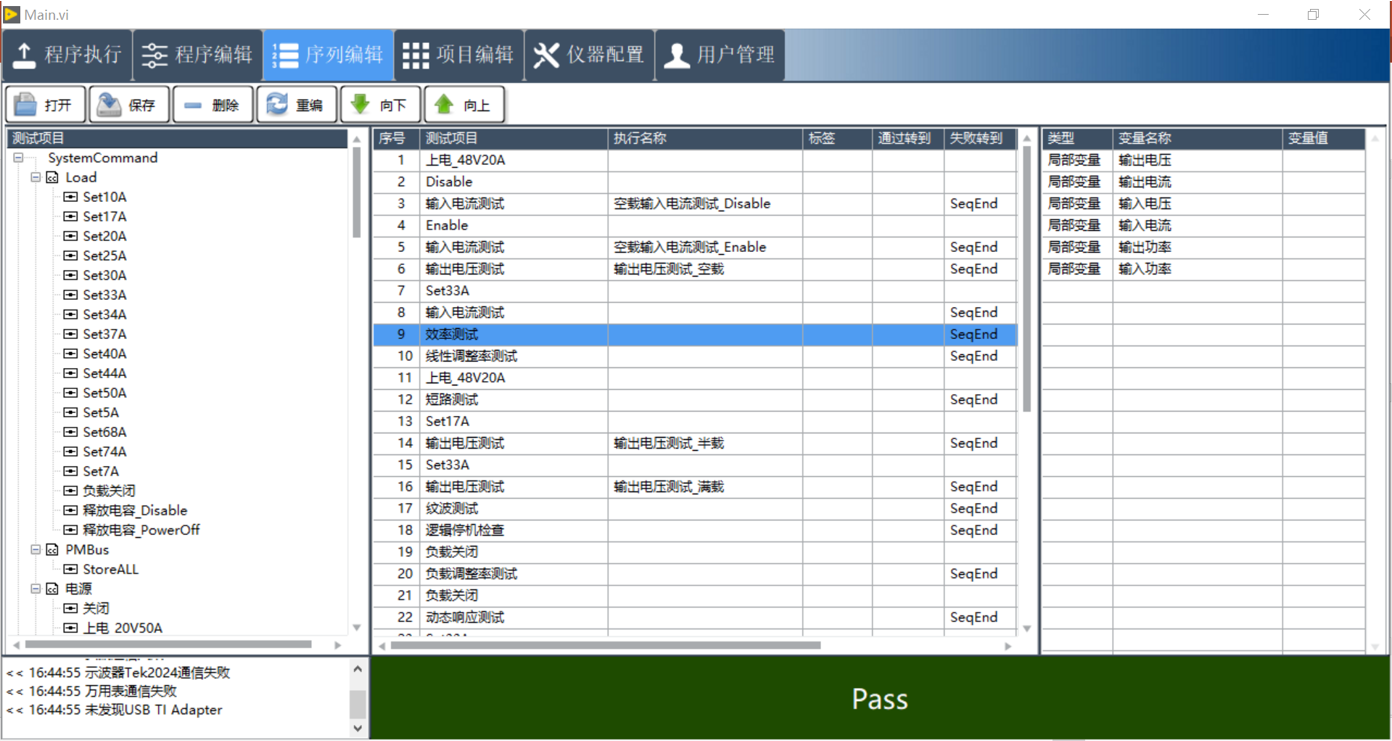

软件序列编辑界面

产品特点



1、开放式软件平台

支持含有GPIB/RS-232/RS-485/网口/I²C接口仪器
测试项目编辑功能
测试程序编辑功能
测试程序调试功能界面
测试程序执行功能界面
用户权限管理功能
自动生成测试报告

2、模块化硬件



单元化集成硬件,采用Chroma、是得科技、泰克和研华等行业知名品牌产品,保证测试的高准确性以及重复性。

可根据用户需求进行扩增或者更换硬件。





3、自研治具

测试治具为一套子母治具:

母夹具主体用钣金和电木构成,配有耳架和手柄,方便安装在19英寸的标准机柜中,整体小巧,高度仅为3U。

母夹具作用于设备和子夹具之间,通常不会更换,在实际使用中,将动力、通讯、量测、控制等线材接在母夹具后端面板,再通过内部转接到前面板供子夹具挑选使用,在母夹具内部通常根据客户待测物的具体功能,可增加外部电路设计以达到测试需求。
在母夹具前端,设计了一块载板,载板上安装了导轨装置和固定装置,可供子夹具准确的固定在预定位置,再由助力手柄推近并插入母夹具公共端口,当需要更换子夹具时,既方便又快捷。

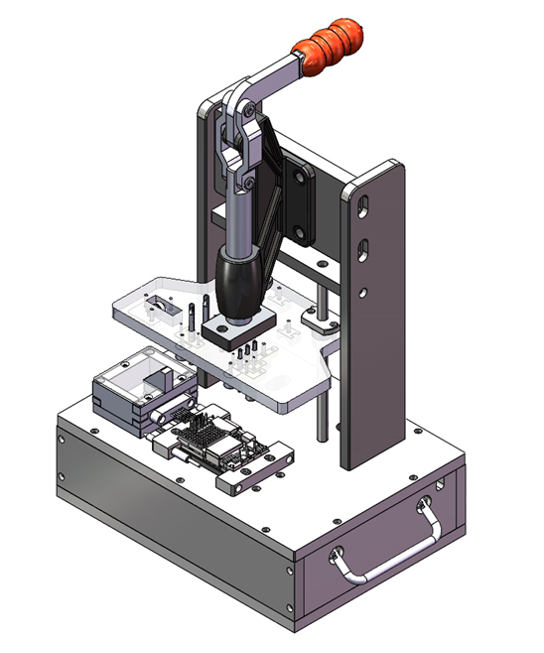

治具示意图







测试项目

ATE电源测试设备配置仪器常用的测试指令,有别于其他自动测试软件,用户不需要有程序语言背景,只需要在现有的测试项目上定义测试条件和编辑测试序列。测试项目如下:





1.输入电流测试
2.输入电压测试
3.电源效率测试
4.纹波噪声测试
5.上升时间
6.开机延时时间
7.PMbus输入电压测试
8.Pmbus输出电压测试
9.Pmbus输出电流测试
10.欠压开机测试
11.欠压关机测试
12.过压开机测试
13.过压关机测试
14.输出电流测试
15.输出电压测试
16.过流保护测试
17.过电压保护测试
18.短路保护测试
19.线性调整率测试
20.负载调整率测试
21.负载动态响应测试
22.逻辑关机测试
23.I²C读写
24.继电器控制
25.TTL信号控制
26.模拟量输出





性能参数



项目

说明

备注

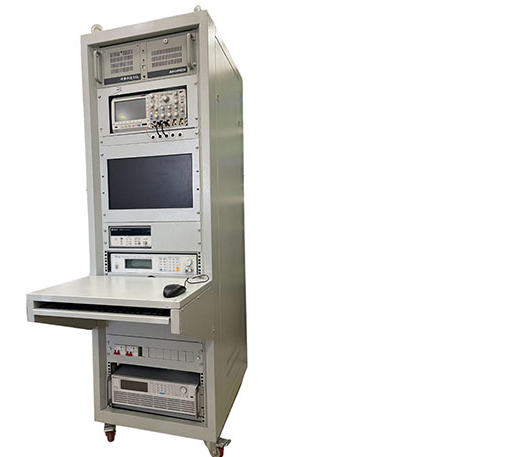

机柜

尺寸600mm*1900mm*800mm,配置19寸液晶显示器



电源

可编程直流电源输出80V60A



电子负载

可编程直流电子负载150V/200A/2KW



数字万用表

6 1/2 位数字万用表,支持20通道模拟量采集,16路IO控制

可根据需求增加通道数量

示波器

模拟带宽200MHz,模拟通道4路,采样率1GS/s



工控机

研华610L



测试治具

自研设计治具适配电源



供电电压

220V 50Hz



功率

工作功率2KW



工作温度

15℃~+40℃



相对湿度

30%~70%
