LoRa无线模块
产品概述

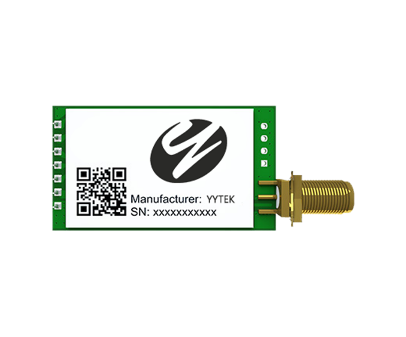

LoRa无线模块YM-M010-20H是全新一代的LoRa无线模块，基于SEMTECH公司SX1268射频芯片的无线串口模块（UART），具有多种传输方式，工作在(410.125～493.125MHz）频段（默认433.125MHz），LoRa扩频技术，TTL 电平输出，兼容3.3V与5V的IO口电压。
YM-M010-20H采用全新一代LoRa扩频技术，与传统SX1278方案相比，SX1268方案传输距离更远，速度更快，功耗更低，体积更小；支持空中唤醒、无线配置、载波监听、自动中继、通信密钥等功能，支持分包长度设定，可提供定制开发服务。

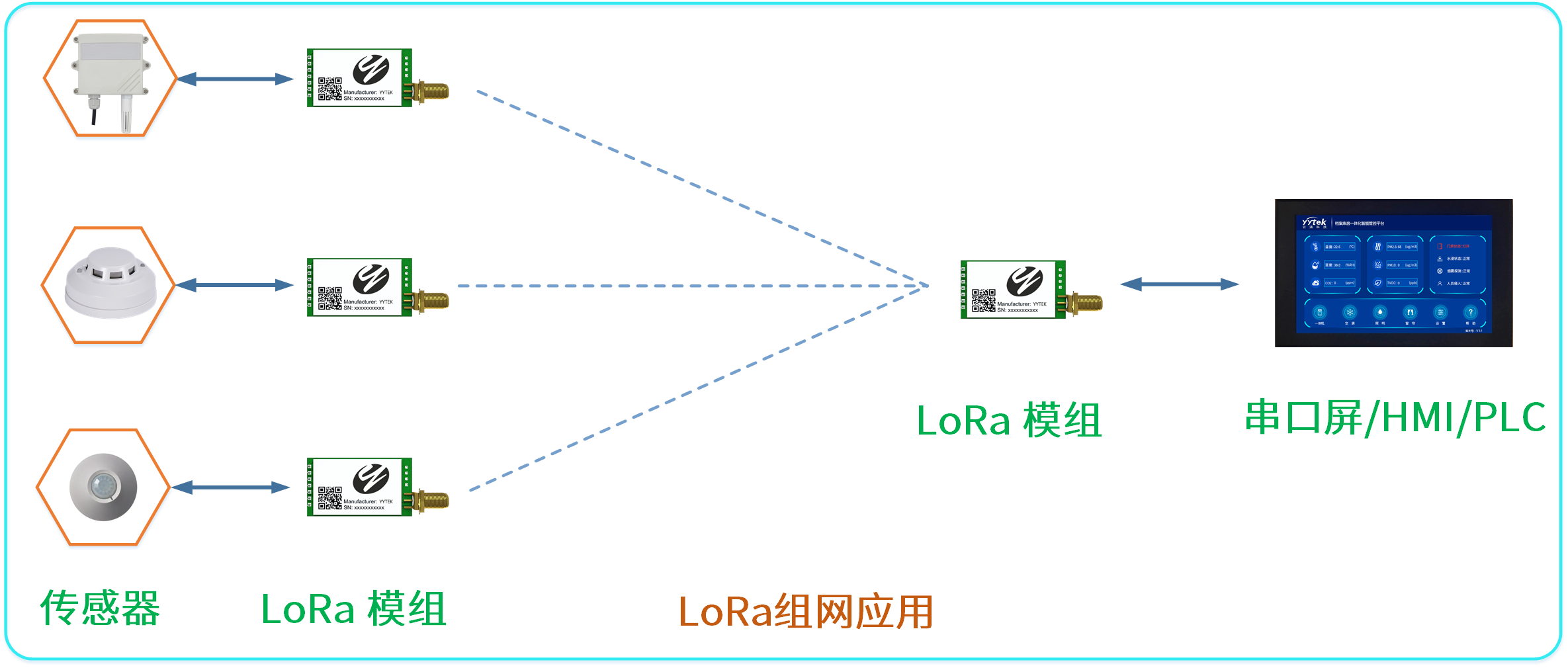

产品应用示意图
产品特点
基于SX1268开发，采用LoRa扩频调制技术，通讯更远，抗干扰能力更强
支持全球免许可ISM 433MHz频段，支持470MHz抄表频段
支持深度休眠，该模式下整机功耗约2uA
支持空中唤醒，即超低功耗功能，适用于电池供电的应用方案
模块内置PA+LNA，发射功率30dBM，理想条件下通信距离可达10km
支持定点传输、广播传输、信道监听
支持中继组网，多级中继适用于超远通信，同一区域内多个网络可同时运行
支持0.3k～62.5kbps的数据传输速率
支持用户自行设定通信密钥，且无法被读取，极大提高了用户数据的保密性
支持LBT功能，发送前监听信道噪声，极大提高恶劣环境下的通信成功率
支持RSSI信号强度指示功能，用于评估信号质量、改善通信网络、测距
支持无线参数配置，通过无线发送指令，远程配置或读取无线模块参数
参数掉电保存，重新上电后模块会按照设置好的参数进行工作
看门狗设计，一旦发生异常，模块将在自动重启，且能继续正常工作
采用温度补偿电路，频率稳定度优于±1.5PPM，确保长时间工作频率不偏移
工业标准设计，支持-40～+85℃下长时间使用
SMA-K接口，可方便连接同轴电缆或外置天线
支持3.3～5.5V供电
性能参数
|
主要参数 |
性 能 |
备 注 |
|||
|
最小值 |
典型值 |
最大值 |
|||
|
工作电压（V） |
3.3 |
5.0 |
5.5 |
≥5.0V 可保证输出功率 |
|
|
通信电平（V） |
|
3.3 |
|
使用5V建议加电平转换 |
|
|
工作温度（℃） |
-40 |
- |
85 |
工业级设计 |
|
|
工作频段（MHz） |
410.125 |
- |
493.125 |
支持ISM 频段 |
|
|
功耗 |
发射电流（mA） |
|
610 |
|
瞬时功耗 |
|
接收电流（mA） |
|
17 |
|
|
|
|
休眠电流（uA） |
|
2 |
|
软件关断 |
|
|
最大发射功率（dBm） |
29.5 |
30.0 |
30.5 |
|
|
|
接收灵敏度（dBm） |
-146 |
-147 |
-148 |
空中速率2.4 kbps |
|
|
空中速率（bps） |
0.3k |
2.4k |
62.5k |
用户编程控制 |
|
|
主要参数 |
描 述 |
备 注 |
|
参考距离 |
10km |
晴朗空旷，天线增益5dBi，天线高度2.5米，空中速率2.4kbps |
|
发射长度 |
240 Byte |
可通过指令设置分包32/64/128/240字节发送 |
|
缓存容量 |
1000 Byte |
- |
|
调制方式 |
LoRa |
新一代LoRa调制技术 |
|
通信接口 |
UART串口 |
TTL电平 |
|
封装方式 |
直插式 |
- |
|
接口方式 |
排针 |
规格：1*7*2.54mm |
|
外形尺寸 |
24*43mm |
- |
|
天线接口 |
SMA-K |
等效阻抗约50Ω |
