开关量无线跟随控制器
产品描述
产品特点
性能参数
产品概述

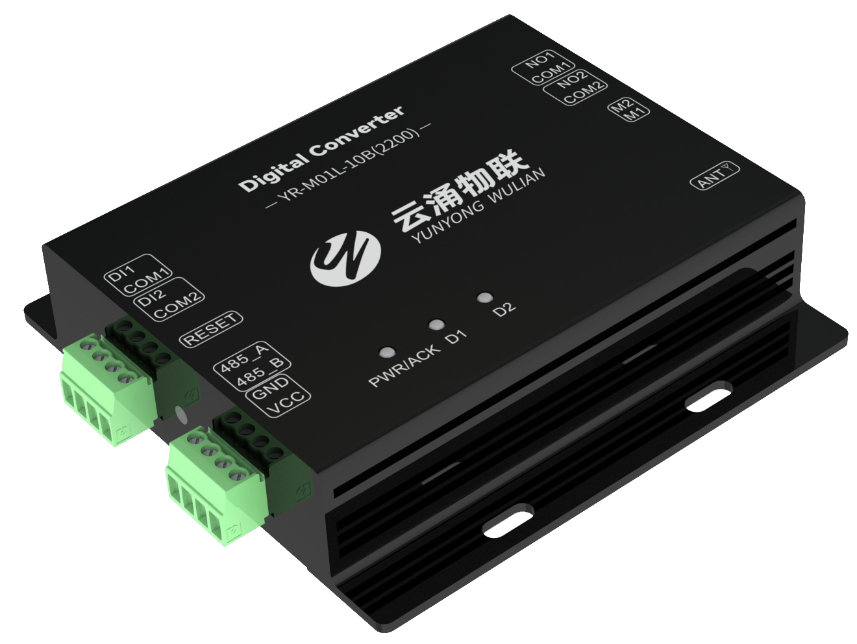

开关量无线跟随控制器YR-M01L-10B(2200)是一款具有开关量跟随、控制采集功能的远程控制产品，支持2路隔离开关量输入及2路继电器输出，通信接口采用RS-485 接口（仅用于配置模式）；无线采集功能支持标准MODBUS RTU 协议，该产品具有高度易用性，可广泛应用于工业现场设备的信号采集、监控和控制等。

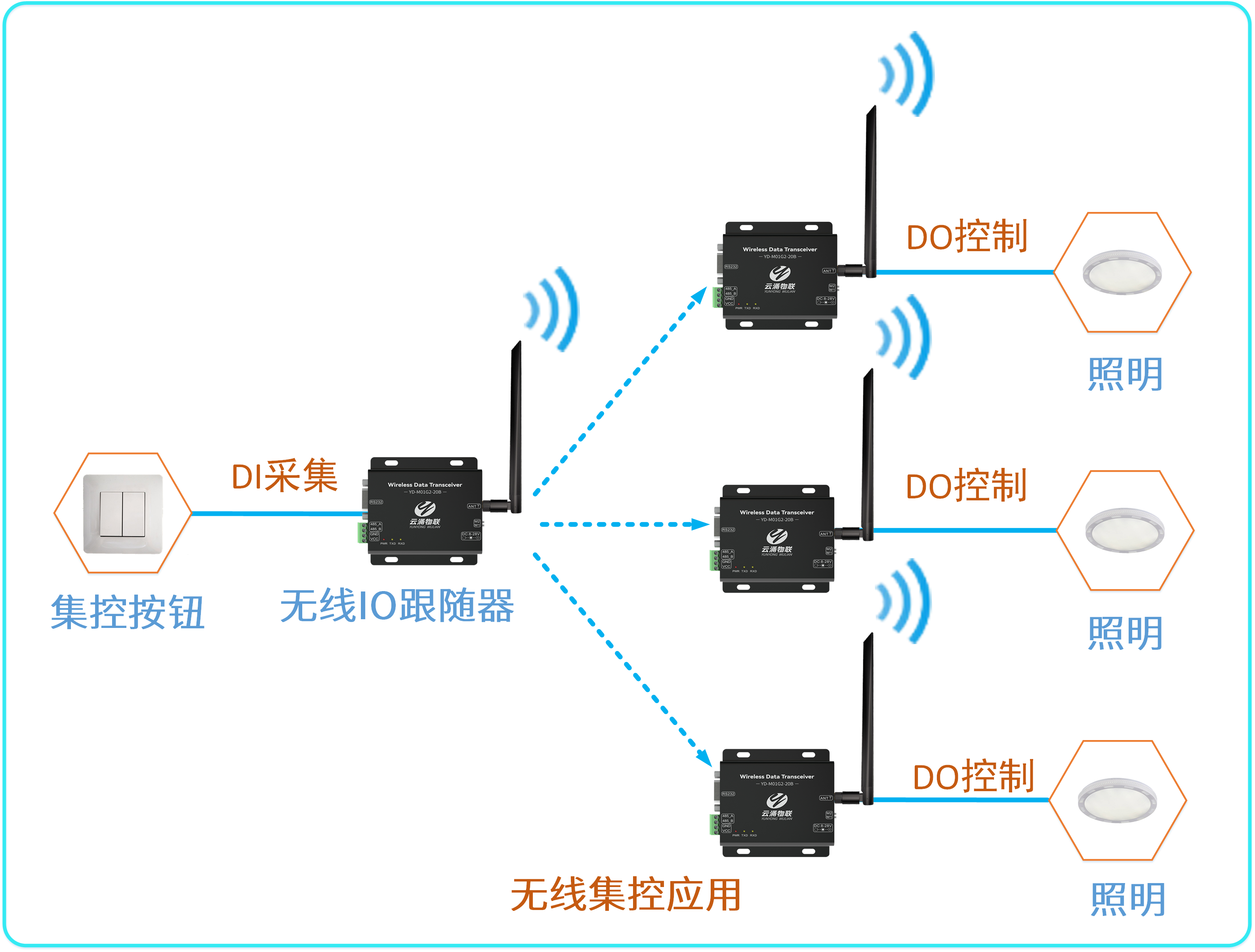

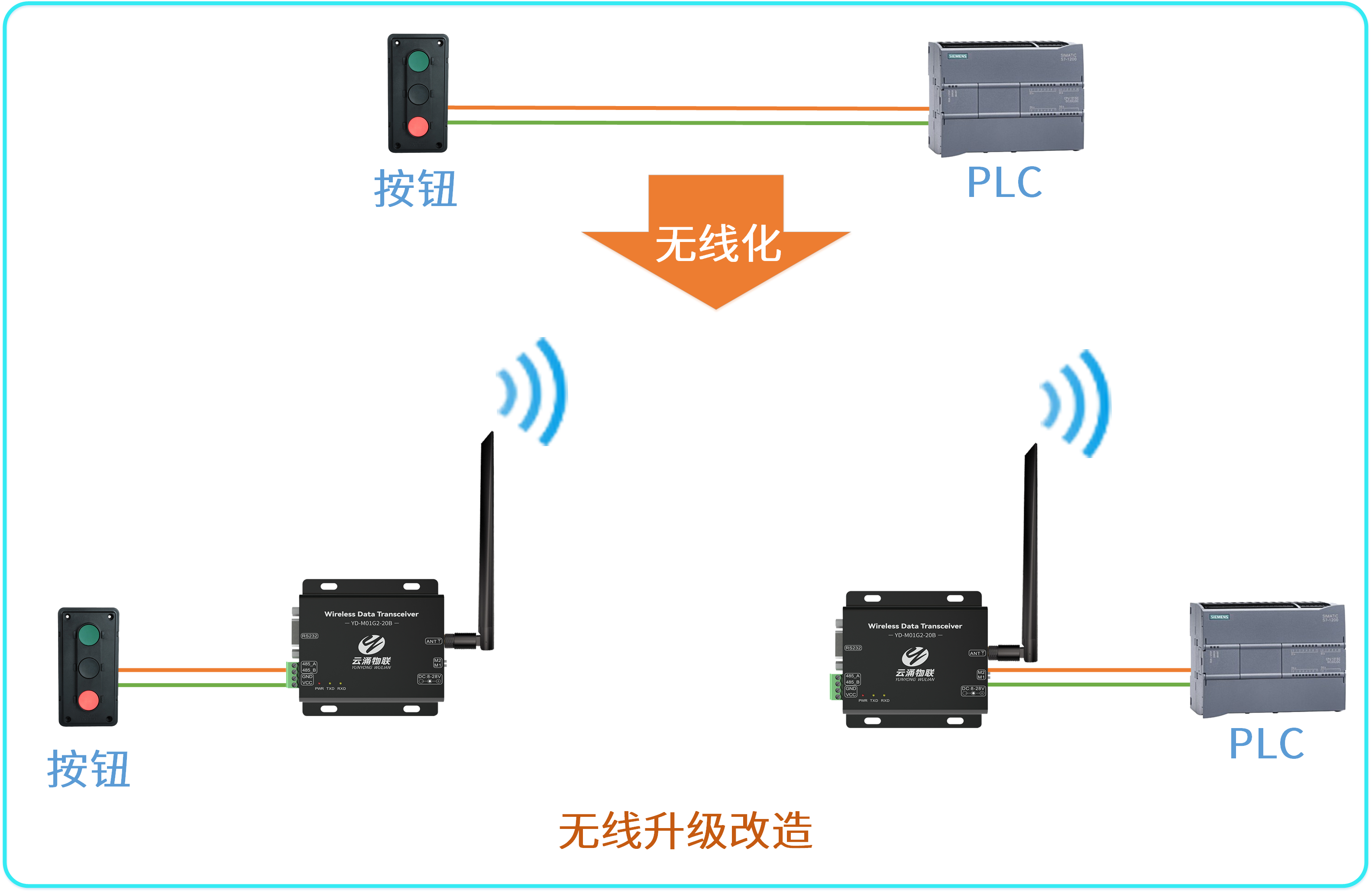

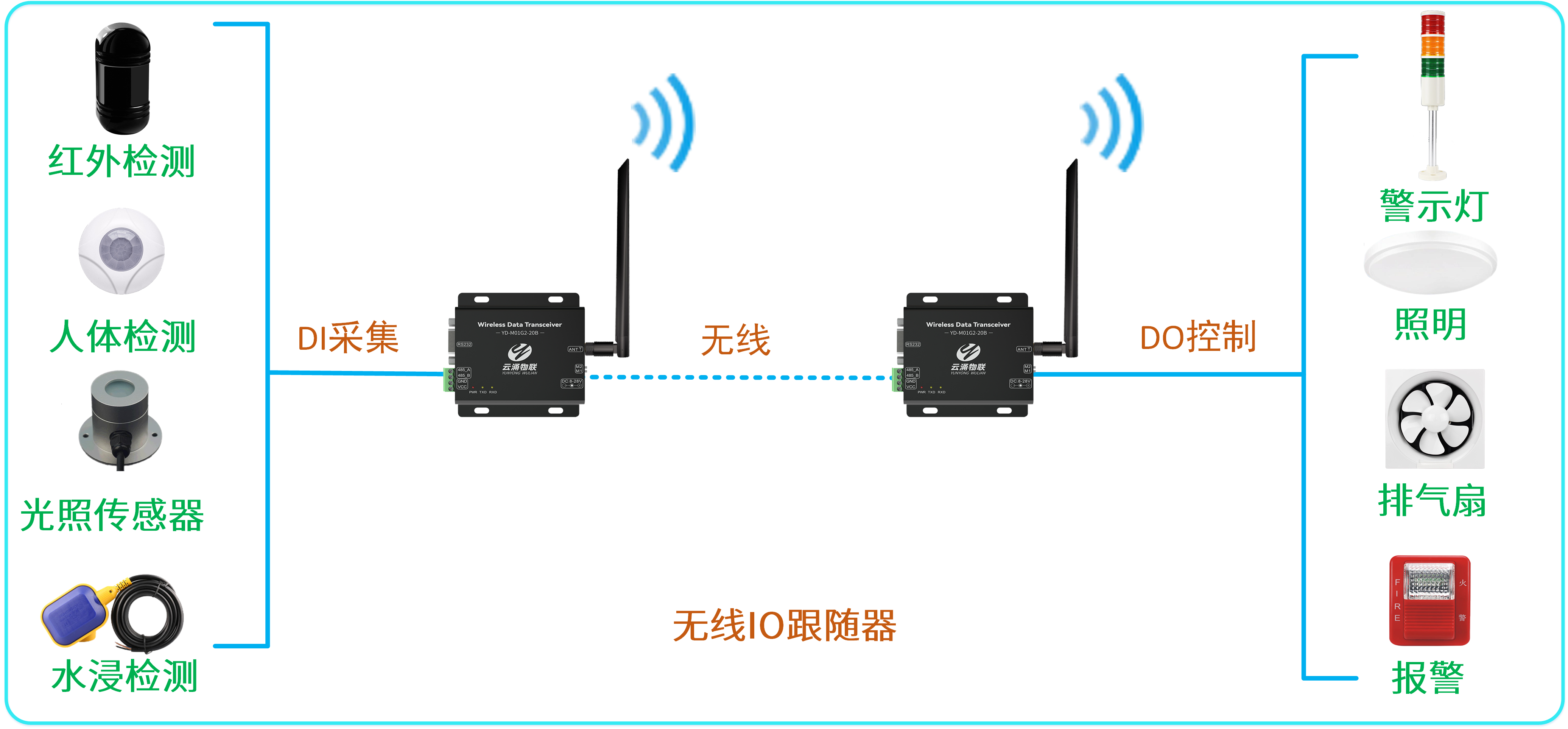

产品应用示意图
产品特点
支持2路干接点开关量输入；
支持2路继电器输出；
采用433MHz频率无线数据远程(8km)传输，
数字量跟随、控制以及采集等功能；
支持工作模式：无线跟随发射模式、无线跟随接收模式、配置模式；
采用ModbusRTU协议数据处理；
Reset轻触复位按键，无线控制采集模式下长按5s，Modbus地址恢复默认地址01；
内置高效看门狗，具有高度的可靠性和稳定性；
3个双色指示灯显示工作状态；
电源具有良好的过流、过压、防反接等功能。
性能参数
|
射频参数 |
参数值 |
备注 |
|
默认频率 |
426MHz |
|
|
发射功率 |
1W |
|
|
接口参数 |
参数值 |
|
|
DI |
2路数字量输入 最高输入电平（与供电电压一致） |
|
|
DO |
2路数字量隔离输出 5A 30VDC 或 5A 250VAC |
NPN晶体管集电极开路输出 |
|
RS485 |
9600bps |
固定无法修改 |
|
电气参数 |
参数值 |
|
|
供电电压 |
8V~28V，推荐12V或者24V供电 |
|
|
工作电流 |
16mA@24V 常态下16mA，串口有数据通信时29mA |
|
|
接口方式 |
1 * 10 * 3.81 mm |
压线方式 |
|
工作温度 |
-40℃～+70℃ |
|
|
工作湿度 |
5%～95% |
|
|
储存温度 |
-40℃～+85℃ |
|
|
存储湿度 |
1%～95% |
|
|
隔离防护 |
3000VDC 雷击，浪涌防护 |
|
|
平均重量 |
130±5g |
|
