产品概述

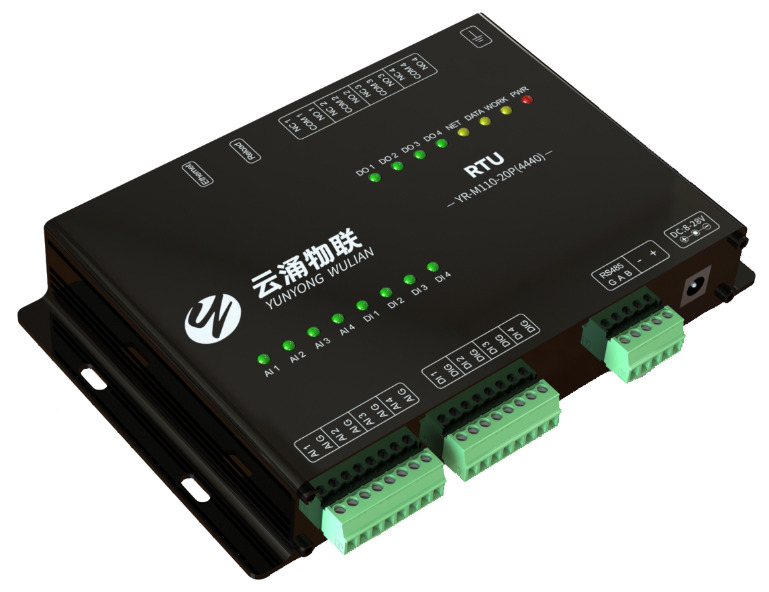

12路网络IO控制器YR-M110-20P(4440)是款支持 4 路数字量输入（默认干接点），4 路差分模拟量输入，4 路继电器输出的网络 IO 产品。支持 Modbus TCP/RTU 协议。该产品具有高度易用性，用户可方便快速地集成于自己的系统中，以实现基于以太网的远程控制。

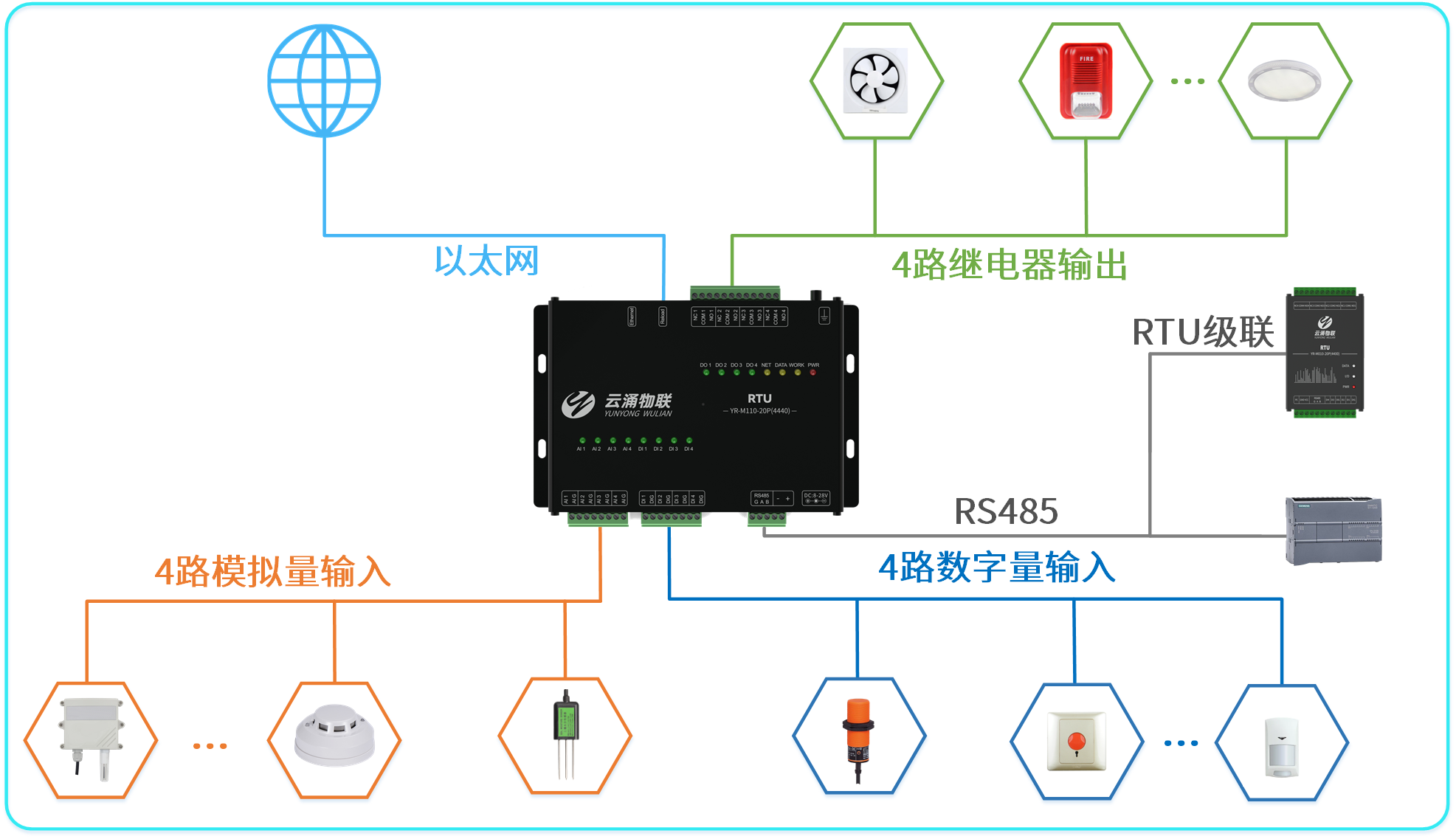

产品应用示意图
产品特点
支持4路差分模拟量输入，默认电流检测；
支持4路数字量输入，默认干接点；
支持4路继电器输出；
支持socket连接远程服务器，支持TCPClient；
采用ModbusTCP/RTU协议数据处理；
支持2种工作模式，主机模式，从机模式，从机可通过RS485级联多个设备；
支持Reload轻触按键，长按5s，Modbus设备地址、RS485串口波特率和校验位恢复出厂设置；
硬件看门狗，具有高度的可靠性；
多个指示灯显示工作状态；
支持静电放电抗干扰4级防护
支持瞬变脉冲抗干扰3级防护
支持浪涌冲击抗干扰3级防护
电源具有良好的过流、过压、防反接等功能。
性能参数
|
网络参数 |
参数值 |
备注 |
|
网络类型 |
以太网 |
|
|
配置命令 |
Modbus TCP/RTU |
|
|
网络协议 |
Modbus TCP/RTU |
|
|
工作模式 |
主机模式、从机模式 |
|
|
数据传输方式 |
TCP Client |
|
|
接口参数 |
参数值 |
|
|
AI |
4路采集电流：0mA～20mA |
|
|
DI |
4路数字量输入，干接点 |
|
|
DO |
4路无源继电器输出 5A 30VDC 或 5A 250VAC |
|
|
RS485 |
1200～115200bps |
1路 |
|
硬件参数 |
参数值 |
|
|
产品尺寸 |
172*107*29mm |
|
|
产品重量 |
457.5±5g |
|
|
工作温度 |
-20℃～+70℃ |
|
|
存储温度 |
-40℃～+85℃ |
|
|
工作湿度 |
5%～95% |
|
|
存储湿度 |
1%～95% |
|
|
工作电压 |
8V～28V |
|
