单串口服务器
产品概述

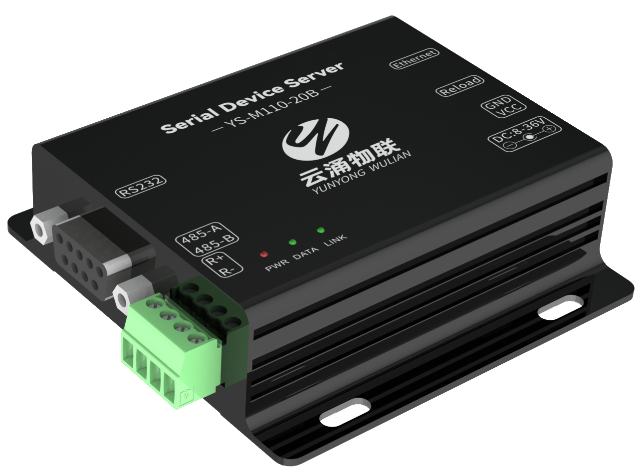

单串口服务器YS-M110-20B是一款串口转以太网的串口服务器，实现了RJ45网口与RS232或RS485或RS422之间的数据透明传输。其搭载M3系列32位处理器，运行速率快，效率高。具备自适应网络速率（最高支持100M全双工）、TCP Server、TCP Client、UDP Server、UDP Client四种通信机制。实现了TCP/UDP与串口之间的双向数据透明传输的设备。内置操作系统，进行多任务处理更强，同时搭配TCP/IP网络协议栈，效率更高，更稳定。

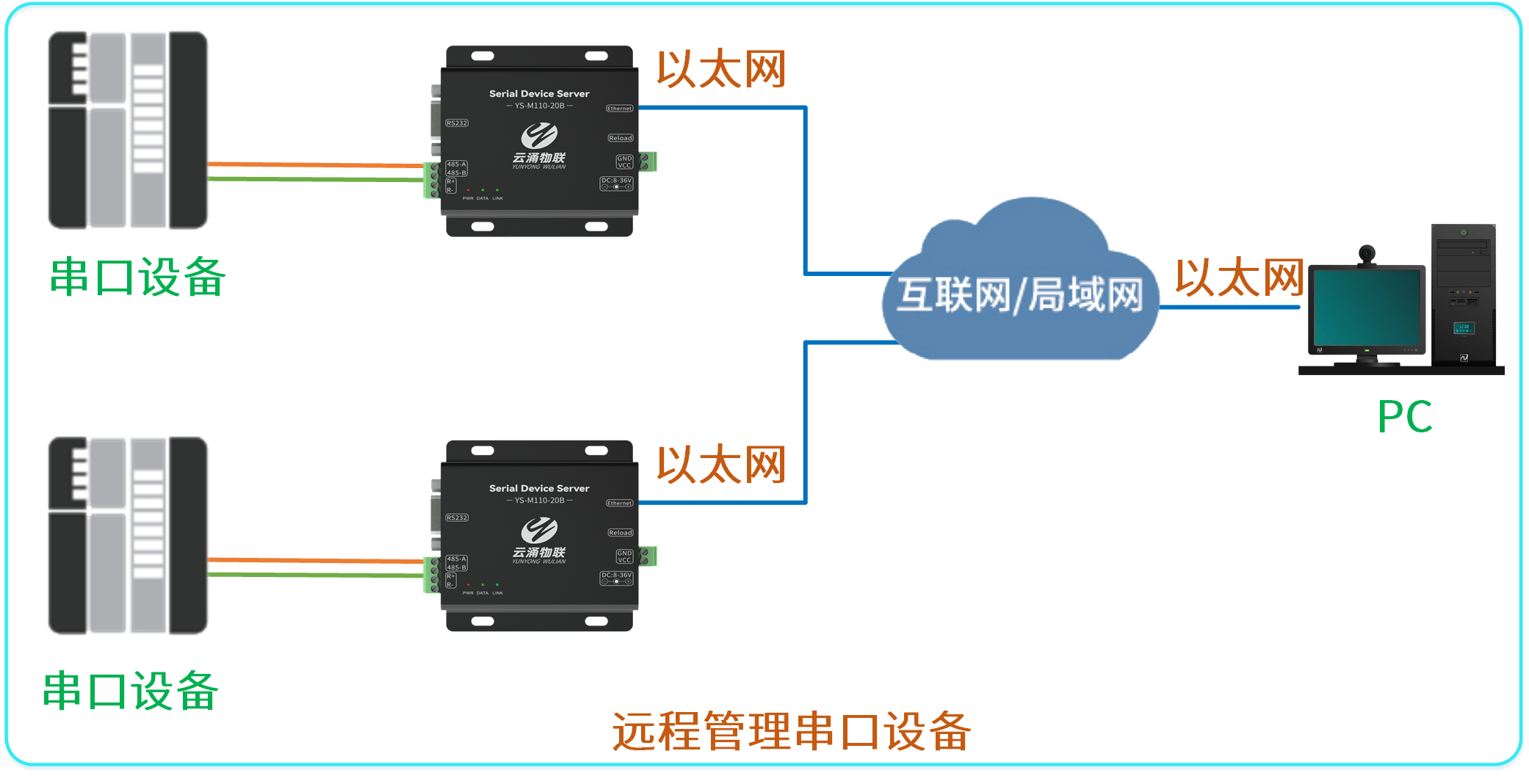

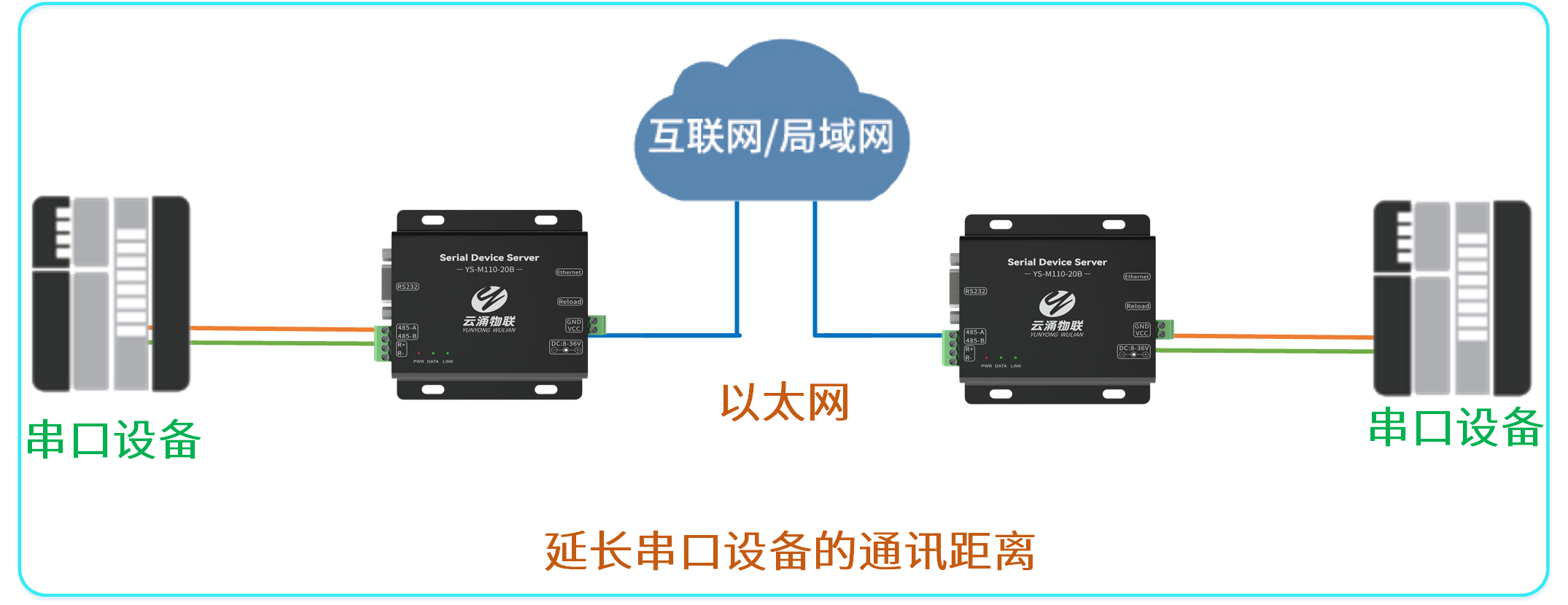

产品应用示意图
产品特点
搭载M3系列32位处理器
RJ45支持10/100Mbps，自适应网络速率
支持MQTT协议，可接入阿里云、oneNET、百度云
支持ModbusRTU与 ModbusTCP相互转换功能
心跳包功能，支持自定义心跳包内容最长40字节
支持串口成帧功能
web页面配置
支持2路网络链接(Socket)功能，可连接不同网络，同时收发
提供TCP和UDP四种工作模式，TCP Server支持6路连接
注册包功能，可以是MAC地址或自定义注册数据
支持短连接功能，如果在设定的时间内串口或网口再无数据接，将会自动断开连接
KeepAlive功能,TCP连接中检测死连接的机制
超时重启功能,当网口长时间无收发数据，将在超出设定时间后重启
数据缓存机制，当TCP连接未建立时，DTU接收的数据将会被放在缓存区(2Kbyte)
具备良好的过流、过压、防反接功能
可在-40℃～+85℃下正常工作
支持通信密钥功能，含有软/硬件看门狗
性能参数
|
网络参数 |
参数值 |
备注 |
|
网口规格 |
标准RJ45，支持10/100Mbps |
|
|
网络协议 |
IP、 TCP/UDP、 ARP、 ICMP、 IPV4 |
|
|
透传方式 |
TCP Server、TCP Client、UDP Server、UDP Client |
|
|
TCP Server |
支持最多 6 路 TCP 连接 |
|
|
IP 获取方式 |
静态IP、 DHCP |
|
|
域名解析 |
支持 |
|
|
用户配置 |
web网页配置 |
|
|
串口参数 |
参数值 |
|
|
RS232 |
DB9孔型连接器 |
1200~115200bps |
|
RS485/RS422 |
1*4*3.81,压线方式 |
1200~256000bps |
|
电气参数 |
参数值 |
|
|
供电电压 |
8V~36V，推荐12V或者24V供电 |
|
|
工作电流 |
74.66mA@12V(RS232) 73.47mA@12V(RS485) 73.64mA@12V(RS422) |
|
|
工作温度 |
-40～+85℃，工业级 |
|
|
工作湿度 |
10%～90%，相对湿度，无冷凝 |
|
|
尺寸大小 |
84mm*82mm*25mm |
|
|
平均重量 |
130±5g |
|
|
储存温度 |
-40～+125℃ |
|
