高速无线数传电台
产品概述

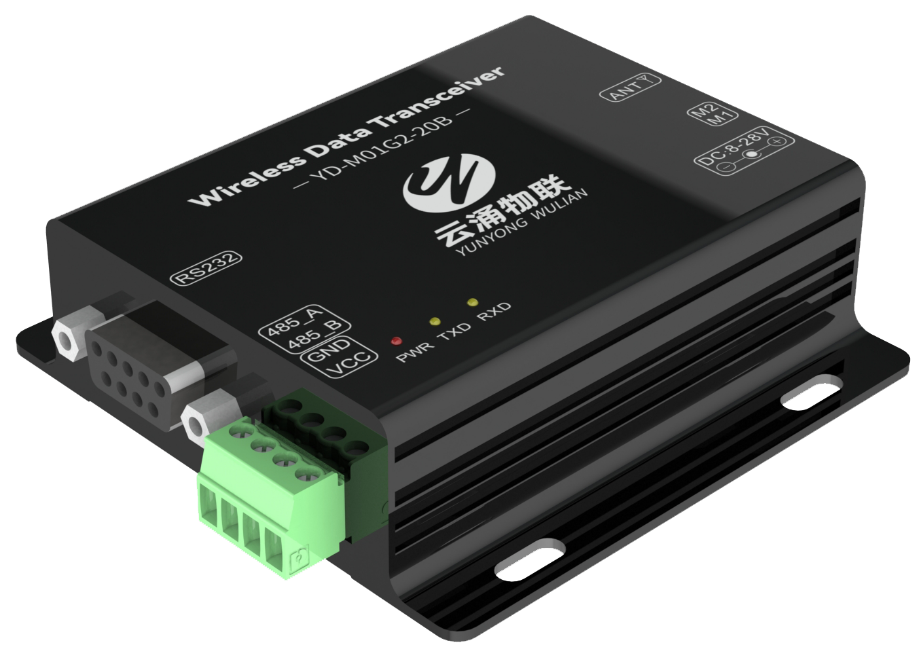

高速无线数传电台YD-M01G2-20B是一款点对点高速无线数传电台，工作在2.4GHz频段，发射功率100mW，同时具有RS232/RS485接口，传输速率高，可以双向同时通信，在多种波特率下，可以达到全双工特性（双向可同时进行数据收发），不限数据包长度，支持不间断传输，支持文件传输。模块具有数据加密和压缩功能。。模块在空中传输的数据，具有随机性，通过严密的加解密算法，使得数据截获失去意义。而数据压缩功能有概率减小传输时间，减小受干扰的概率，提高可靠性和传输效率。

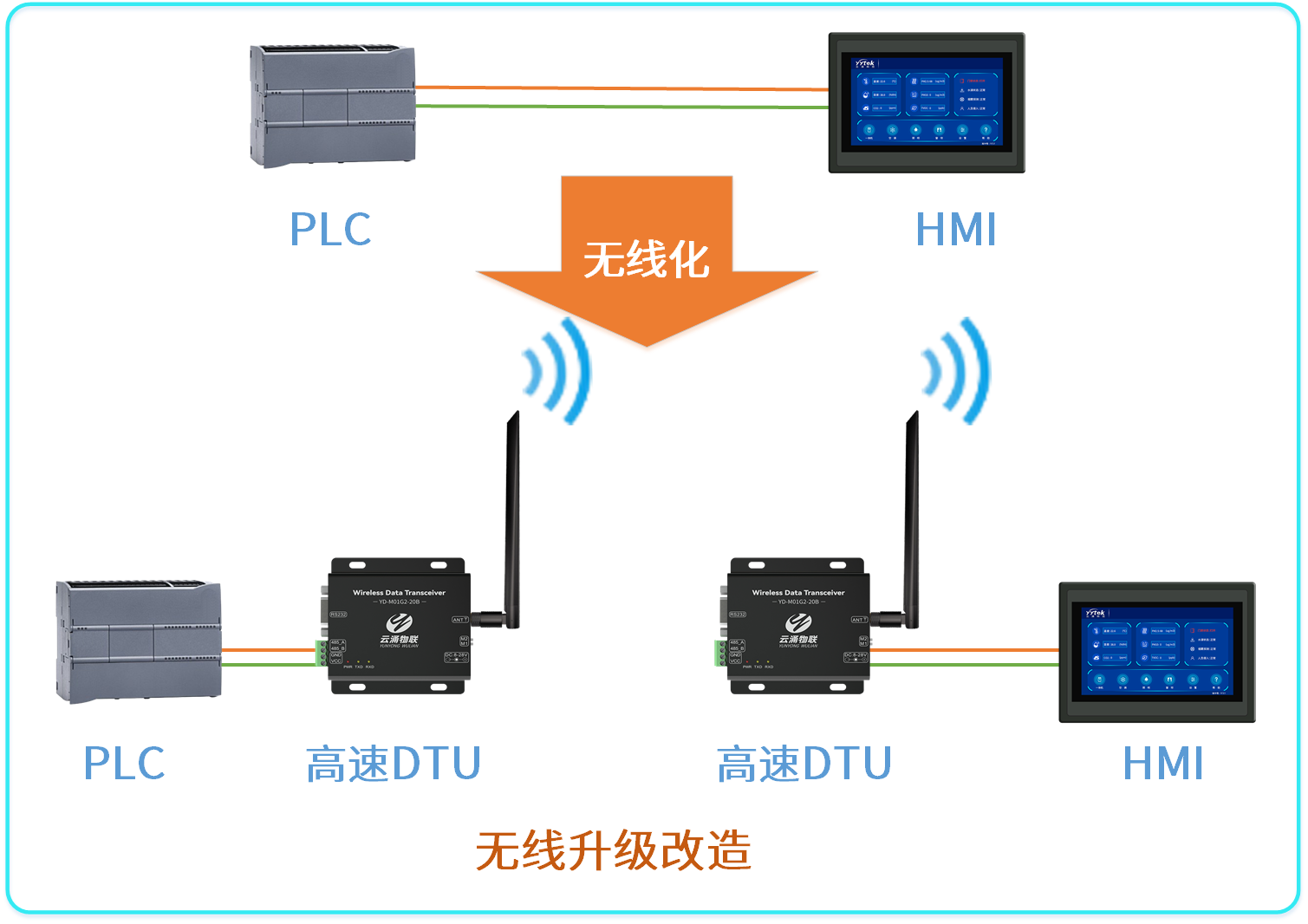

产品应用示意图
产品特点
支持全双工模式，完美兼容诸多使用场景，取代RS232、RS485线缆；
支持文件发送，无线实现大数据量传输，广泛适用于高速场景；
支持2.4GHz高速传输，传输速率远高于433MHz数传电台；
所有核心元器件原装进口，与目前同类进口数传电台相比，功能最先进、体积最小、价格最优；
发射功率100mW，所有技术指标达到欧洲工业标准；
工作温度范围: -40℃～+85℃，适应各种严酷的工作环境，真正的工业级产品；
全铝合金外壳，体积紧凑，安装方便，散热性好；完美的屏蔽设计，电磁兼容性好，抗干扰能力强；
电源逆接保护、过接保护、天线浪涌保护等多重保护功能，大大增加了电台可靠性；
强大的软件功能，所有参数可通过编程设置:如功率、频率、空中速率、地址ID等；
超低功耗，守候电流仅为50mA（节电模式及睡眠模式功耗更低）；
内置看门狗，并进行精确时间布局，一旦发生异常，模块将自动重启，且能继续按照先前的参数设置继续工作；
射频核心方案采用挪威原装进口的nRF24L01+芯片，其以超高的稳定性获得业内一致好评，并为广大客户所选。
性能参数
|
射频参数 |
参数值 |
备注 |
|||
|
工作频段 |
2400～2505 MHz |
出厂默认 2.4GHz |
|||
|
发射功率 |
20dBm |
最大功率约 100mW |
|||
|
接收灵敏度 |
-102dBm |
空速 250kbps |
|||
|
空中速率 |
-- |
自动适应波特率 |
|||
|
参考距离 |
2km |
晴朗空旷环境，最大功率，天线增益5dBi，高度2m，空速250kbps |
|||
|
硬件参数 |
参数值 |
备注 |
|||
|
尺寸大小 |
82*62*25mm |
不含SMA |
|||
|
天线形式 |
SMA-K |
-- |
|||
|
通讯接口 |
RS232/RS485 |
标准DB9孔式/3.81接线端子 |
|||
|
接口方式 |
DB-9/压线 |
标准 DB9 孔式/3.81 接线端子 |
|||
|
电气参数 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
电源电压 |
10 |
12 |
28 |
V |
|
|
发射电流 |
130 |
145 |
159 |
mA |
20dBm |
|
待机电流 |
45 |
50 |
55 |
mA |
- |
|
工作温度 |
-40 |
20 |
+85 |
℃ |
- |
|
工作湿度 |
10 |
60 |
90 |
％ |
- |
|
存储温度 |
-40 |
20 |
+125 |
℃ |
- |
