物联网通讯终端 适用于工业视觉检测的无线通讯解决方案

  • 分类:工业物联网
  • 作者:
  • 来源:
  • 发布时间:2022-06-21
  • 访问量:19

物联网通讯终端 适用于工业视觉检测的无线通讯解决方案

【概要描述】

      背景概述

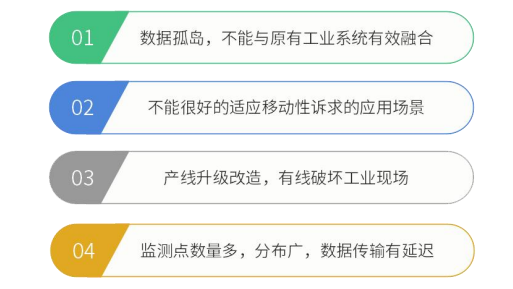

      伴随工业智能化的发展,机器视觉系统在工业领域中得到了广泛应用,它提 高了生产的效率,扩大了生产的自动化程度,是智能设备与原有生产设备柔性化 结合的典型应用;特别适合于人工作业危险的工业环境、高强度的流水线检测工 作和人工视觉难以满足要求的场合。 但这种检测系统在实际工业应用中也存在如下瓶颈:





    为此,云涌科技推出了一整套无线传输解决方案和相关硬件设备。

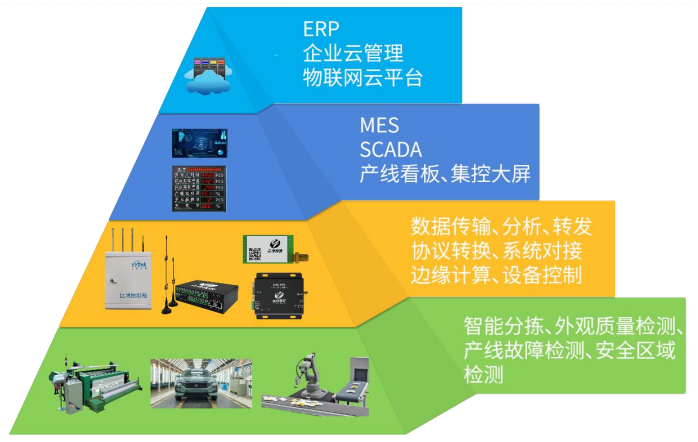

      系统层级

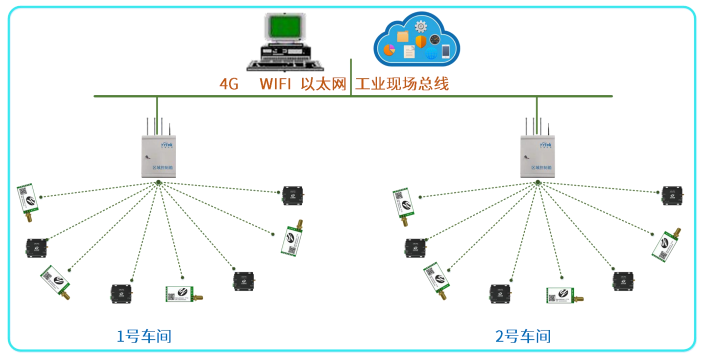

      方案框图





      方案说明

      使用 LoRa DTU、LoRa 模组、智能网关进行工厂无线信号全覆盖; 在工厂内的各个终端节点(传感器、工业设备、工业相机)连接 LoRa DTU (模组),使设备或传感器具备无线传输能力,实现对生产数据的实时上报和操 作指令接收。 然后使用智能无线网关对着这些终端节点进行数据的采集和接收,再由网关 进行数据分析和协议转换,与上层系统平台进行协议通讯;



      方案特点

      无线 LoRa 通讯,传输距离远,透传能力强,可以覆盖整个厂区;

      最多支持 500 到 2000 个无线节点个数;

      支持多种节点接入方案,适配不同应用环境;

      点可以进行分组,组间数据不互绕;





      数据传输时效性强,适合短数据包的收发;

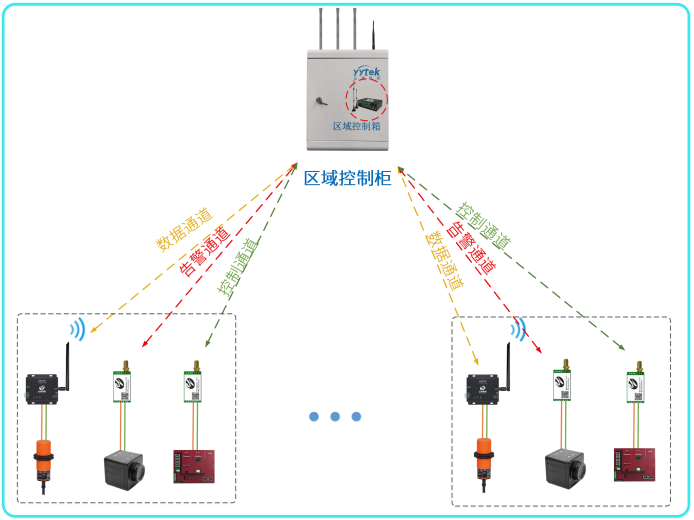

      可灵活配置数据、告警、控制专属通道,有效避免数据冲突;





      通道加密,避免明文传输,有效防止数据被窃取



      方案设备

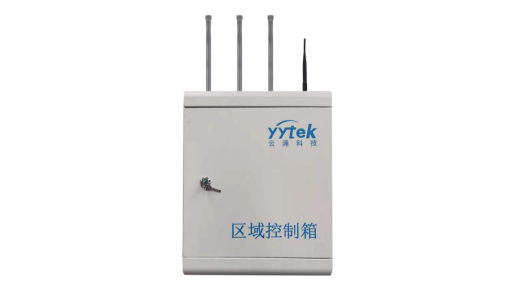

      区域控制箱

      内含智能网关、LoRa DTU 增强版、大功率天线、220V 电源等,可 DIY,根据 项目需求添加不同款的智能终端设备、增益天线等,最多支持 9 路不同信道; 一个厂区可以配备多个区域控制箱,每个控制箱最多配备 500-2000 个设备节点, 每个区域柜都能与工业系统进行对接,也可相互通讯 。

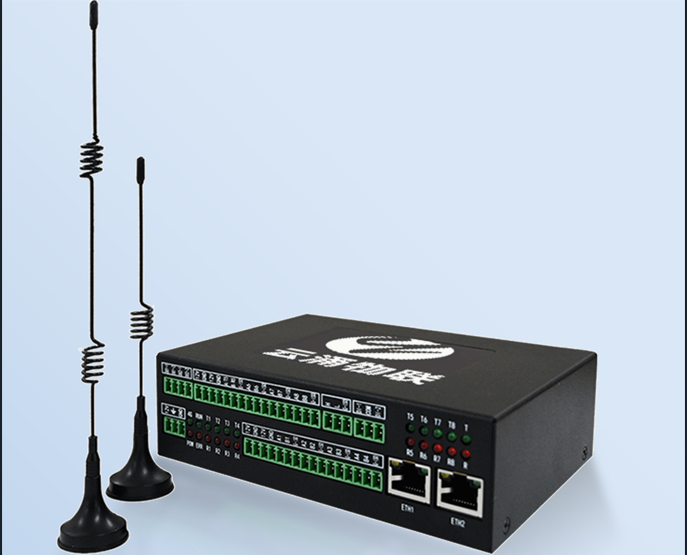

      智能网关

      支持 Linux 4.1.15 操作系统,支持协议定制和工业系统对接,接口全开放,可进 行二次开发,集成了 Ethernet、 4G/WiFi、LoRa、RS485/RS232、CAN、DI/DO 等功能接口,支持 -25℃~+85℃工作温度; 可与 LoRa 节点进行相互通讯,也可以与工业系统进行对接; 可配置到区域控制箱内使用,也可以单独做为无线收发中心使用。

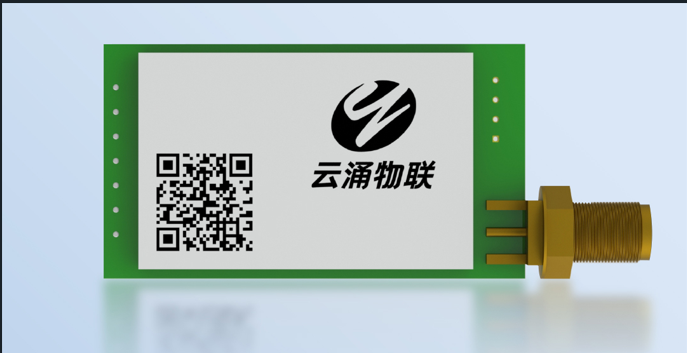

      LoRa 模组

      带有 UART(TTL)接口,插针方式,可与 MCU 进行通讯,适合嵌入到 智能工业相机等硬件设备中;可与智能网关之间相互通讯,也可模组之间直接通讯。

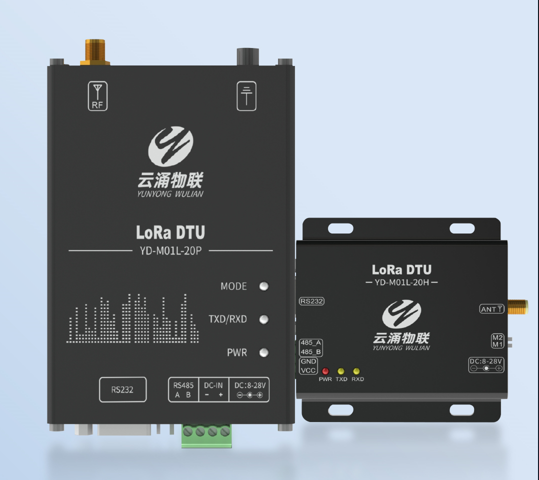

      LoRa DTU

      带有 RS485/232 接口(绿端子/标准 DB9),分为基础款、增强款和工业款,不同传 输距离和防护等级,适合不同应用场景。



  • 分类:工业物联网
  • 作者:
  • 来源:
  • 发布时间:2022-06-21
  • 访问量:19
详情

      背景概述

      伴随工业智能化的发展,机器视觉系统在工业领域中得到了广泛应用,它提 高了生产的效率,扩大了生产的自动化程度,是智能设备与原有生产设备柔性化 结合的典型应用;特别适合于人工作业危险的工业环境、高强度的流水线检测工 作和人工视觉难以满足要求的场合。 但这种检测系统在实际工业应用中也存在如下瓶颈:





    为此,云涌科技推出了一整套无线传输解决方案和相关硬件设备。



      系统层级





      方案框图





      方案说明

      使用 LoRa DTU、LoRa 模组、智能网关进行工厂无线信号全覆盖; 在工厂内的各个终端节点(传感器、工业设备、工业相机)连接 LoRa DTU (模组),使设备或传感器具备无线传输能力,实现对生产数据的实时上报和操 作指令接收。 然后使用智能无线网关对着这些终端节点进行数据的采集和接收,再由网关 进行数据分析和协议转换,与上层系统平台进行协议通讯;



      方案特点

      无线 LoRa 通讯,传输距离远,透传能力强,可以覆盖整个厂区;

      最多支持 500 到 2000 个无线节点个数;

      支持多种节点接入方案,适配不同应用环境;

      点可以进行分组,组间数据不互绕;





      数据传输时效性强,适合短数据包的收发;

      可灵活配置数据、告警、控制专属通道,有效避免数据冲突;





      通道加密,避免明文传输,有效防止数据被窃取



      方案设备

      区域控制箱

      内含智能网关、LoRa DTU 增强版、大功率天线、220V 电源等,可 DIY,根据 项目需求添加不同款的智能终端设备、增益天线等,最多支持 9 路不同信道; 一个厂区可以配备多个区域控制箱,每个控制箱最多配备 500-2000 个设备节点, 每个区域柜都能与工业系统进行对接,也可相互通讯 。





      智能网关

      支持 Linux 4.1.15 操作系统,支持协议定制和工业系统对接,接口全开放,可进 行二次开发,集成了 Ethernet、 4G/WiFi、LoRa、RS485/RS232、CAN、DI/DO 等功能接口,支持 -25℃~+85℃工作温度; 可与 LoRa 节点进行相互通讯,也可以与工业系统进行对接; 可配置到区域控制箱内使用,也可以单独做为无线收发中心使用。





      LoRa 模组

      带有 UART(TTL)接口,插针方式,可与 MCU 进行通讯,适合嵌入到 智能工业相机等硬件设备中;可与智能网关之间相互通讯,也可模组之间直接通讯。





      LoRa DTU

      带有 RS485/232 接口(绿端子/标准 DB9),分为基础款、增强款和工业款,不同传 输距离和防护等级,适合不同应用场景。
